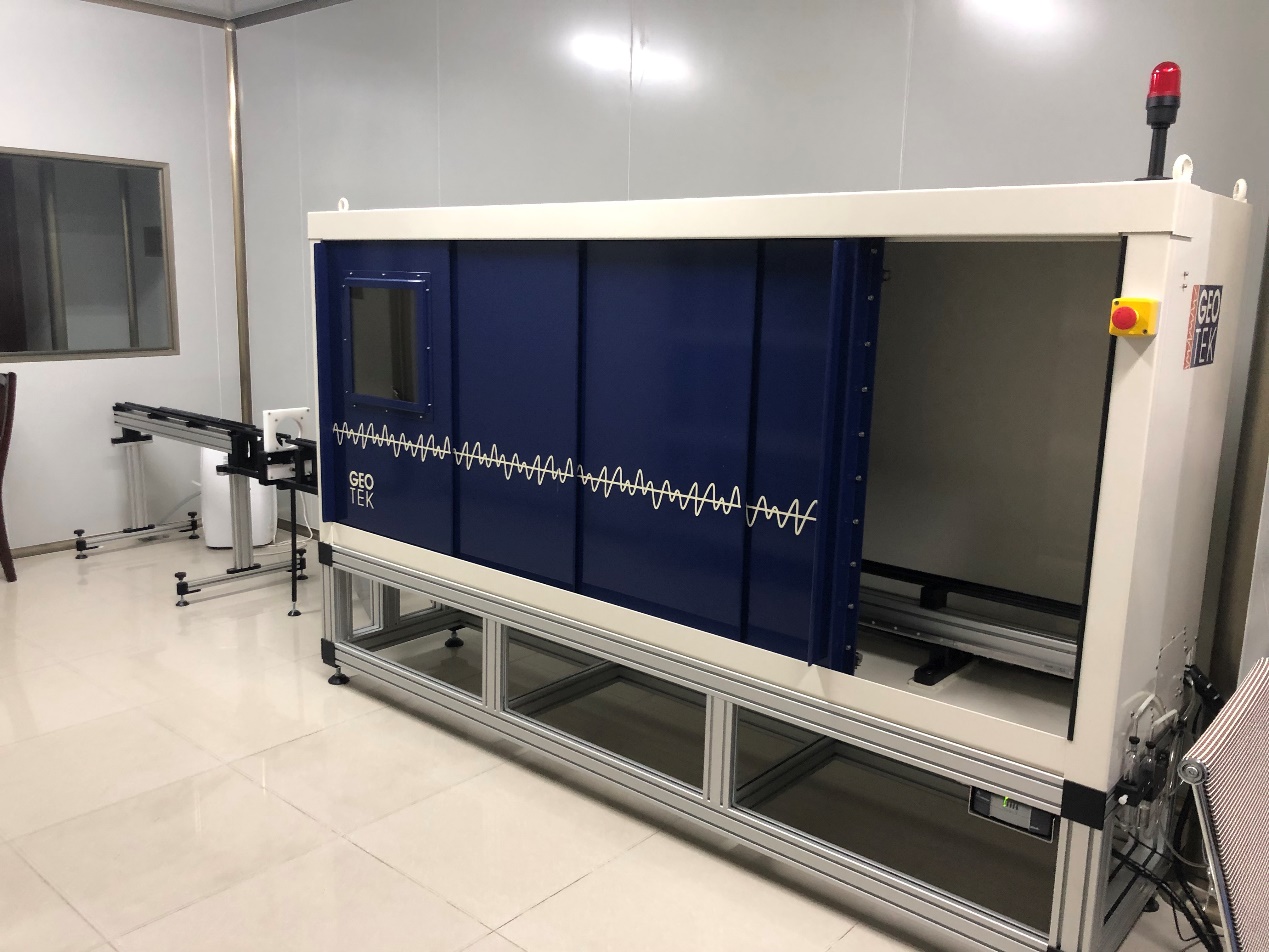

名称：岩芯综合测试系统

型号：MSCL-S

品牌：英国GEOTEK

安装时间： 2017-12

设备简介

    “岩芯综合测试系统”是地质、地球科学研究领域的重要分析仪器，主要应用于针对各种岩石岩芯、沉积物柱状样等研究。该仪器可实现对岩芯进行快速无损测试，测量光学线性成像、颜色光谱、磁化率、XRF化学元素探测、电阻率测量系统、P波速率测量子系统、伽玛密度测量子系统等。通过获取岩芯样品高分辨的沉积记录、沉积物化学参数等，进而识别轨道、亚轨道、数十年甚至更小尺度的气候变化，获取高分辨气候和环境信息，对古海洋学、古气候学和沉积学研究具有重要意义。目前岩芯综合测试系统被国际科研和工程领域、各国岩芯库、国际大洋钻探计划（IODP）、大陆钻探、天然气水合物钻探等领域普遍使用。

    除了专门针对岩芯样品，岩芯综合测试系统还可以兼顾其他物质成分的定量、定性、半定量分析，可应用基础科学研究（如地理、地质、化学、化工和电子学等）、环境保护（如工业废料、污泥和大气粉尘等的分析）、农业和食品、钢铁及有色金属研究与生产、建材、电子与磁性材料研究和生产以及能源研究等诸多领域。

主要技术参数

1. 轨道：可根据所要扫描的岩芯直径来调整轨道宽度，并支撑岩芯在轨道上进行水平滑动，适合岩芯长度10到155毫米，直径可从50到150毫米；

2. 岩芯推进器：岩芯推进器由步进马达和变速箱控制，推动器可以在轨道上向前或向后方移动，推动器最大速度2.5米/分；

3. 标准图像的分辨率为：25μm（400ppcms）、50μm（200 ppcms）、100μm（100ppcms）20μm（500ppcms）；

4. 芯标准成像拍摄速度：1.5-4.5 分钟/米，成像速度与所选图像分辨率以及曝光时间有关；

5. 图像格式：48 bit TIFF（可通过软件转换成其他图像格式，如JPEG)；

6. 电子束位移：小于1 μm/h

6. 检测器类型：SDD硅漂移检测器；具备高速计数模式进行快速扫描分析；

7. 沿着岩芯轴方向的空间分辨率：0.1-10mm；

8. 岩芯横向测量点宽度：5、10、15mm；

9. 元素测量范围：Mg到U之间的元素（除了铑和银，因为铑是X光管阳极，银是检测器聚焦器材料）；

10. 部分元素30秒(及100秒)计数时间检测限（ppm)：Mg 3000(1643)、Al 800(438)、Si 300(164)、P 500(274)、S 1000(548)、K 100(55)、Ca 40(22)、Ti 60(33)、Mn 15(8)、Fe 10(5)、Br 7(4)、Rb 2(1)、Sr 2(1)、Mo 6(3)、Ba 27(15)、Zr 6(3)、Pb 4.5(2)、U 3(2)；

11. 光谱范围：400-700 nm

12. 波长间隔：10 nm

13. 沿着岩芯轴方向的空间分辨率： 0.8 cm
